無人機具備居高臨下的視角，系留無人機定點監控系統通過無人機平臺掛載圖像采集設備可以獲得地面大范圍區域的圖像信息，地面人員可通過該圖像信息實現對該區域的實時監控。在突發事件管理、道路交通管理、重要設施檢查、消防應急救援、環境保護監測等領域具有應用價值。
系留無人機定點監控系統
功能
系留無人機定點監控系統中通過無人機搭載可見光相機、熱成像相機等監控類任務載荷，可以獲取地面大范圍區域的圖像信息，30倍可見光變焦相機可觀察數公里外車牌大小物體，紅外相機可有效觀察夜晚的現場態勢。無人機依托地面電源供電，具備長時間滯空作業能力，圖像可通過光纖實時傳輸至地面，解決了普通無人機續航時間短和圖像通過無線方式傳輸造成的不穩定、易受干擾的問題。系留無人機定點監控系統可用于執行對目標區域的長時間定點監控任務。

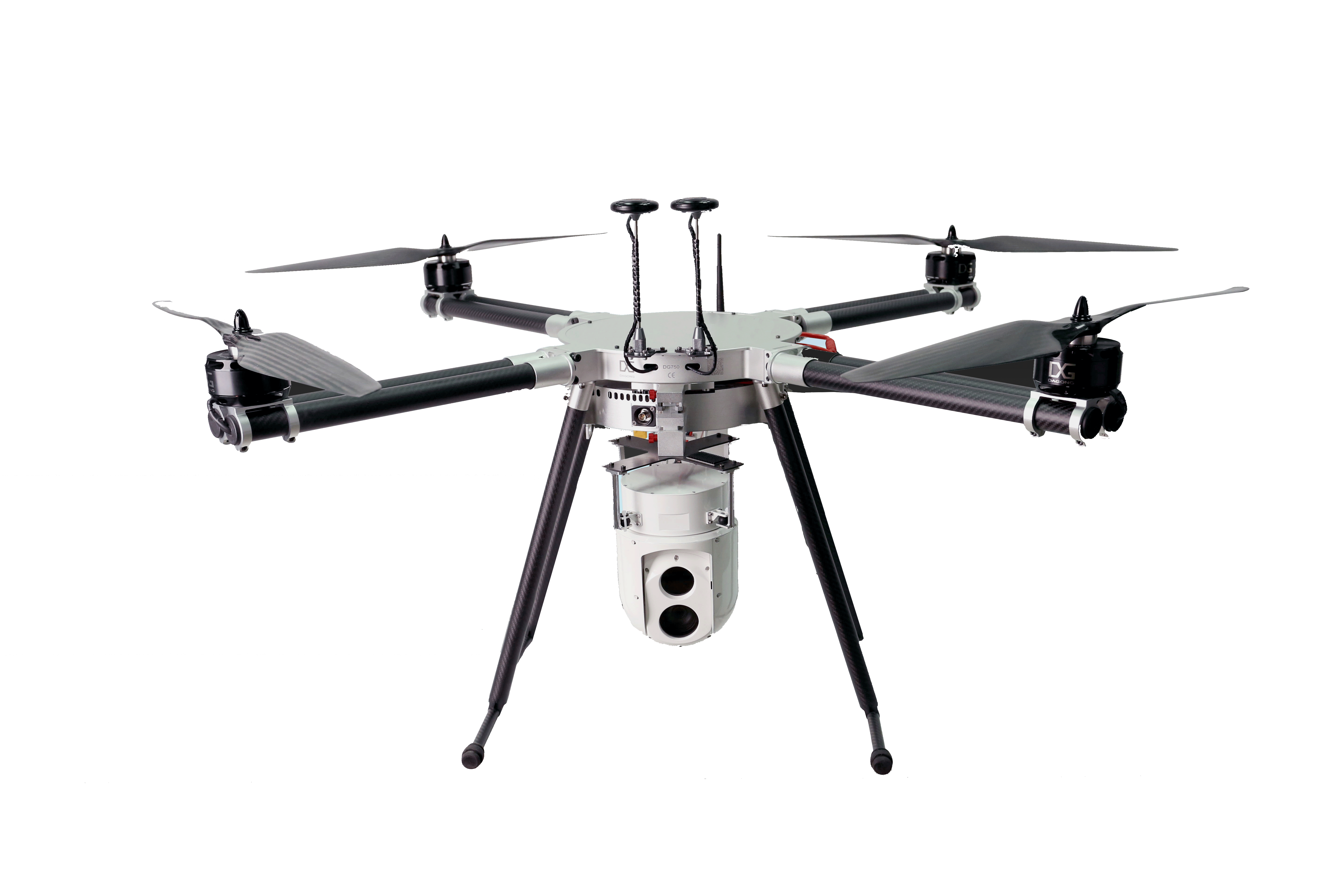

系留無人機定點監控系統主要由無人機平臺、任務載荷、系留線纜、起降平臺、地面站等部分組成，無人機可升高到100米高空，并且實現單架次24小時以上長時間滯空，可提供高度可變的監控平臺，并且保證長時間的監控需求。
系統架構
可根據監控需求搭載可見光變焦相機、光電吊艙等監控設備，獲取目標區域的可見光成像畫面或紅外熱成像畫面。
任務載荷獲取的圖像信息通過系留線纜內置的光纖傳輸至地面，以供監看或存儲。
可見光變焦相機搭配三軸增穩云臺，最高可達30倍變焦，具有高穩定性，高精度、低振動等特點，能將幾百米甚至幾公里以外的目標實時拍攝下來，畫面清晰穩定。
可見光相機云臺
光電吊艙具備較強的穩定性能，無人機升空后要經受本身的高頻震動、主動機動以及瞬時風帶來姿態變化，保證無人機即使在顛簸狀態依舊可以獲取比較穩定的圖像，保證正常的作業。具備可見光變焦鏡頭和熱成像鏡頭，可配置單光或雙光鏡頭，配置雙光鏡頭時可同時獲取目標區域的可見光成像畫面和紅外熱成像畫面。
光電吊艙
系統應用
在突發事件，群體性事件以及大型活動現場，往往工作會持續10小時甚至長達數天的時間，普通無人機一個架次40~50分鐘的作業往往不夠用，系留式無人機系統可在類似的工作中發揮不可代替的作用。
系留無人機定點監控系統通過無人機搭載30倍光學變焦能力的監控攝像機，用于高空定點長時間監控，監控對象包括：人群、車輛、建筑物等。無人機在100米高度懸停時，攝像機的監控半徑可以達到3公里，監控面積近30平方公里，監控視頻可以在本地錄制的同時通過光纖傳輸至地面，進一步傳輸至指揮中心。
24小時空中定點監控
掛載30倍變焦相機拍攝畫面
與可見光波段的探測不同，搭載紅外相機可通過探測物體本身發出的紅外熱輻射，對景物溫度分布進行成像，可以獲取比可見光波段更多的信息，可用于對發熱特征明顯的區域監控及夜間監控。
搭載紅外熱成像相機拍攝畫面
