DG-X15系留無人機-高空機位
系留式無人機通過系留線纜依托地面電源提供飛行動力，賦予了無人機長時間定點懸停的特性，一個可以在5米至100米自由升降的獨特電視轉播平臺應運而生。
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
1. 簡介
系留式無人機通過系留線纜依托地面電源提供飛行動力，賦予了無人機長時間定點懸停的特性，一個可以在5米至100米自由升降的獨特電視轉播平臺應運而生。系留無人機掛載攝像機作為高空機位，突破了傳統航拍無人機執行任務時間短的局限，使得不間斷航拍大型活動及重要賽事成為可能。

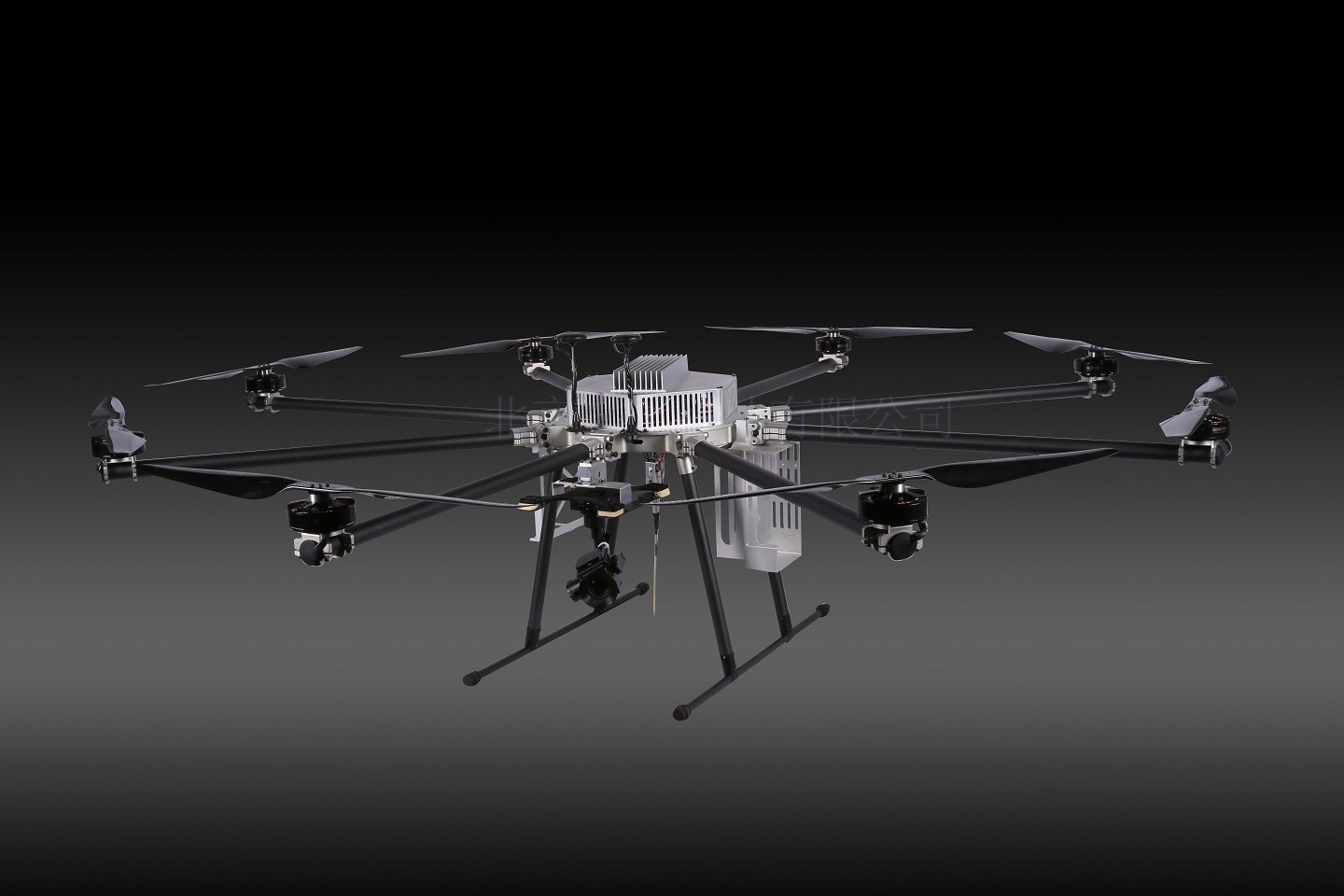

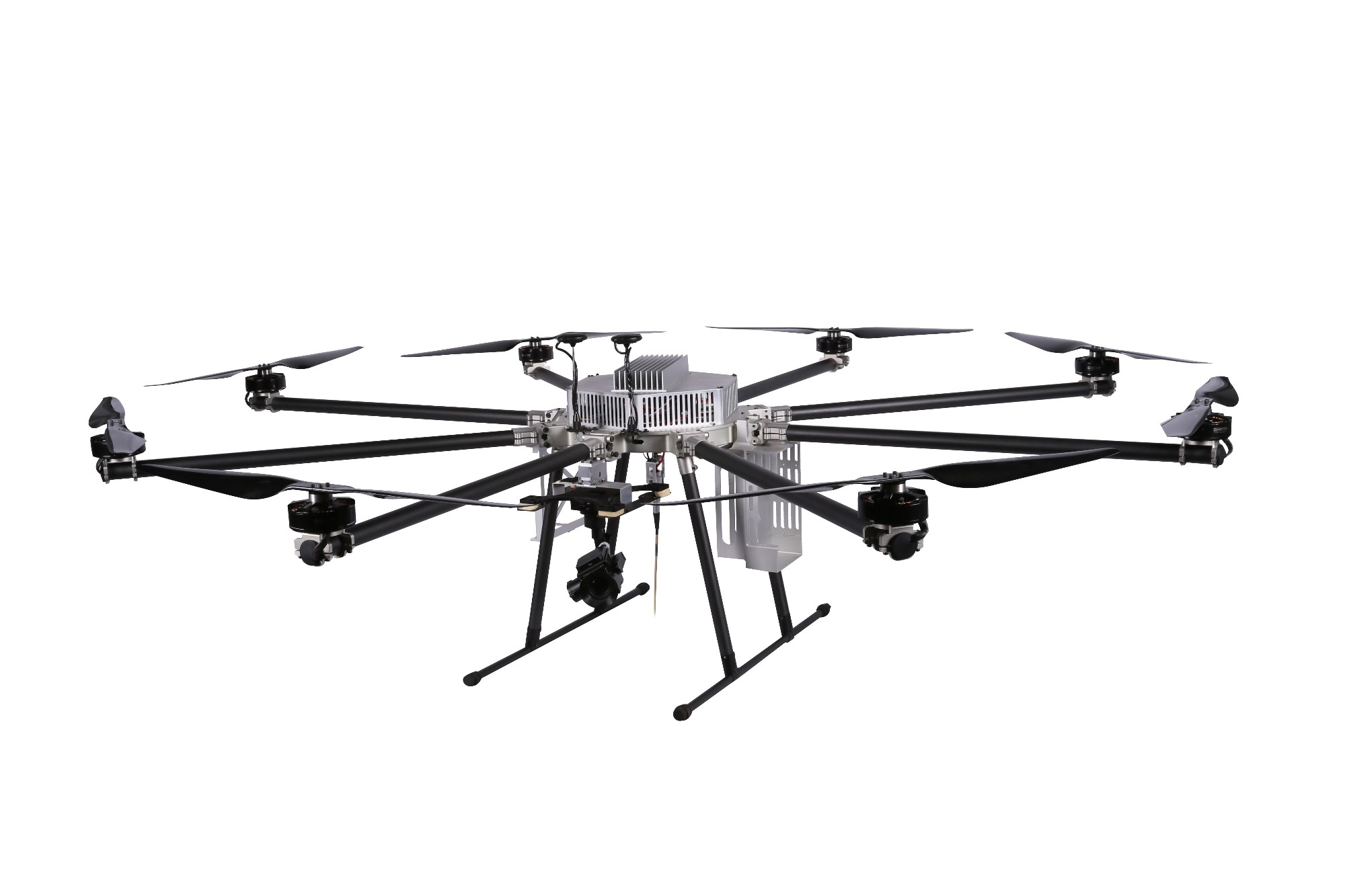

圖1 系留無人機高空機位系統
2. 主要功能
系留無人機高空機位系統使用無人機掛載廣播級攝像機，配以三軸增穩云臺，從而獲得高清穩定的視頻畫面，所拍攝的高清視頻通過系留線纜內置的單模光纖傳輸至地面站，解決了普通無人機航拍畫面通過無線傳輸后畫面不穩定、易受干擾及傳輸受損的問題。
系留無人機可在大型活動中充當高空機位，捕捉活動整體畫面。利用系留線纜供應飛行動力及載荷作業電源，實現長時間定點滯空，通過掛載不同拍攝設備滿足不同的拍攝需求。
3. 系統框架
3.1. 系留無人機系統
系留無人機系統主要由無人機平臺、任務載荷、系留線纜、起降平臺、地面站等部分組成。無人機可升高到100米高空，并且實現單架次24小時以上長時間滯空，可提供高度可變的拍攝平臺，并且保證長時間的拍攝需求。

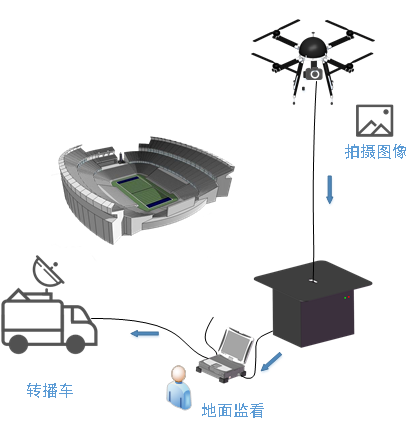

圖2 系統架構
3.2. 任務載荷
可根據拍攝需求搭載不同的拍攝設備，配以三軸增穩云臺，保持拍攝畫面的清晰與穩定，并可通過地面控制設備控制云臺的水平、橫滾和俯仰方向的角度，以獲取不同的拍攝畫面。
任務載荷拍攝的高清視頻通過機載光端機轉換成光信號，通過系留線纜內置的光纖傳輸至地面，后重新轉換成電信號供地面監看，進一步傳輸至轉播車。

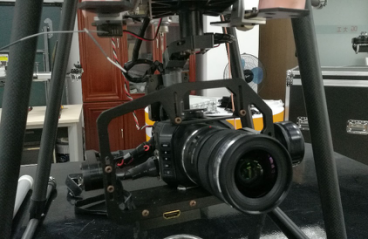

圖3 高清相機云臺
4. 系統應用
在大型活動及體育賽場上，所有的畫面都轉瞬即逝，快節奏決定了直播需要進行多機位多角度的畫面捕捉，才能讓比賽本身更具觀賞性。系留無人機高空機位系統應用于大型活動及體育賽事的轉播，作為現場的固定高空機位，長時間懸停在現場上空，實時捕捉活動整體畫面，提供完美的視覺效果。
圖4 系留無人機高空平臺系統在大型活動及體育賽事中的應用
圖5 系留無人機高空平臺系統在大型活動及體育賽事中的應用
