DG-M20系留無人機
系留無人機應急通信高空基站是一種全新的應急通信方式，能夠在地震、洪水等自然災害發生，大面積通信中斷的情況下，快速地恢復遠距離的通信信號，保證半徑幾公里范圍內的通信信號覆蓋。
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
簡介
DG-M20是一款系留式無人機系統，最大飛行高度為100米，100米升限時最大凈載荷為15公斤，滿載功率8KW, 是專門為通信基站設備設計的一種系留無人機系統。DG-M20系留無人機系統搭載通信基站設備能夠形成應急通信解決方案，創建臨時的基站塔，可大大提升應急基站的通信覆蓋范圍，能夠在通信中斷的情況下快速恢復遠距離的通信覆蓋，可廣泛應用于冰凍雨雪和地震洪水等應急恢復通信的場景及其他需要增強信號覆蓋的大型活動中。

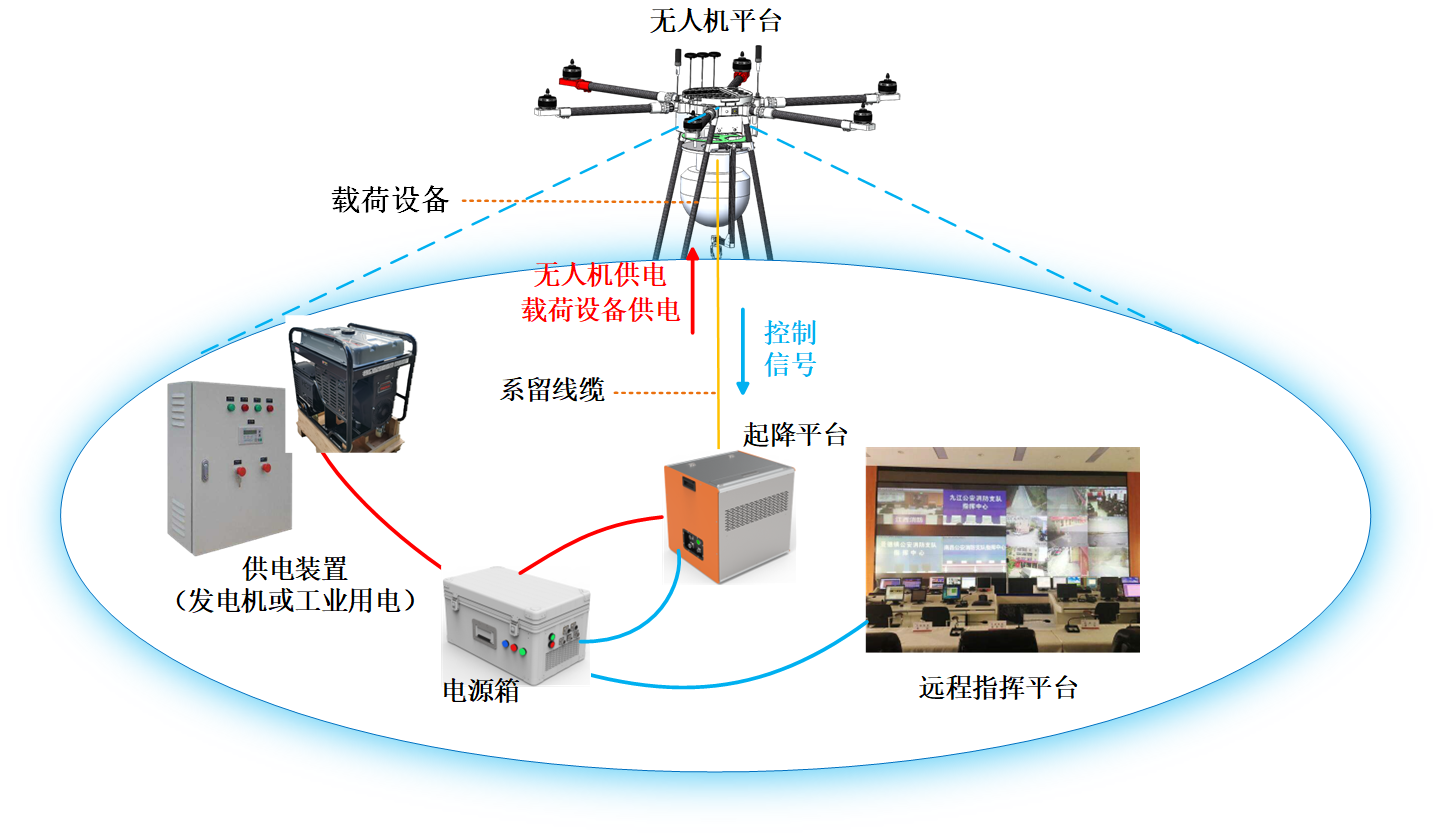

DG-M20在工作狀態下，供電裝置為系留無人機系統和RRU基站設備供電，RRU基站設備通過系留無人機系統的光纖與地面的BBU設備進行通信，BBU設備通過光纖、微波或衛星通信等方式接入核心網，從而保障24小時以上不間斷的信號覆蓋。
這套系統具備以下優勢：
（1）運輸方便，普通的小型越野車輛均可裝載。
（2）操作便捷，標準化接口，模塊化組裝，普通人員簡單培訓即可操作。
（3）覆蓋靈活，可根據保障場景需求自由調節升空高度，以適應各類應急救災場景。
（4）滯空時間長，通過光電復合線纜實現24小時不間斷的電源傳輸保障。
（5）擴展性強，可根據不同場景，攜帶不同設備，滿足各類應急場景的需求。
（6）載重量大，航空鋁一體成型全封閉機體具有15公斤@100米凈載重能力，可搭載多種設備。
（7）搭配與無人機功率匹配的低噪音發電機（發電機功率15KW），改善現場工作環境。
系統組成
DG-M20系留無人機系統主要由無人機平臺，系留線纜，起降平臺以及地面監控設備組成。

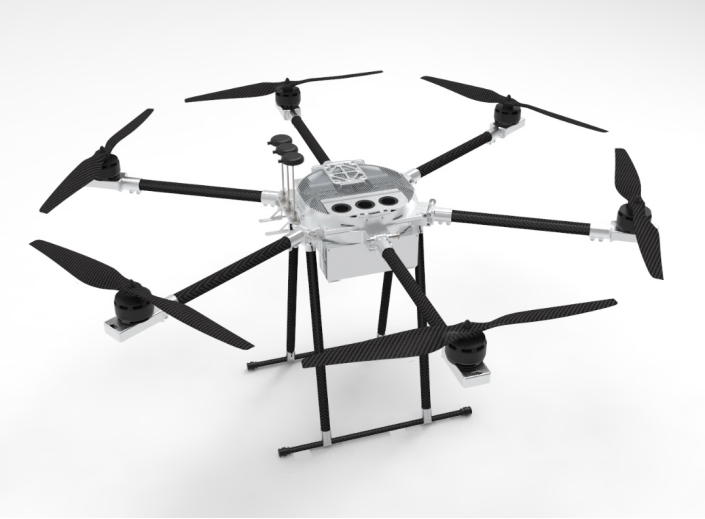

系留無人機系統的無人機主體部分為可折疊六旋翼無人機。機身的主要材質為輕質航空鋁和碳纖維。無人機的中心盤采用獨特的航空鋁一體成型機身工藝，保證了整機的結構強度。機臂為碳纖維材質，在保證結構強度的同時減輕了無人機自身的重量，機臂采用折疊式設計，便于無人機的存放和運輸。六旋翼無人機的整體設計考慮了高低溫、防水、抗振動、抗風力干擾等因素。無人機的自身重量不超過滿載起飛重量的50%，具有很強的載荷設備掛載能力。
系留線纜是系留無人機系統最重要的組成部分，它連接著無人機平臺和地面平臺，主要功能是將電力由地面?zhèn)鬏斨量罩?，同時為空中設備提供大帶寬的信號回傳通道。系留線纜具有抗微彎耐高溫、電導率高、抗拉強度大、單位重量輕、散熱能力好、傳輸帶寬大的特點，適當?shù)娜彳浂群土己玫膹澢阅埽ＷC了無人機起飛狀態下線纜在空中的動態指標，以及起飛降落過程中線纜多次收放的可靠性。

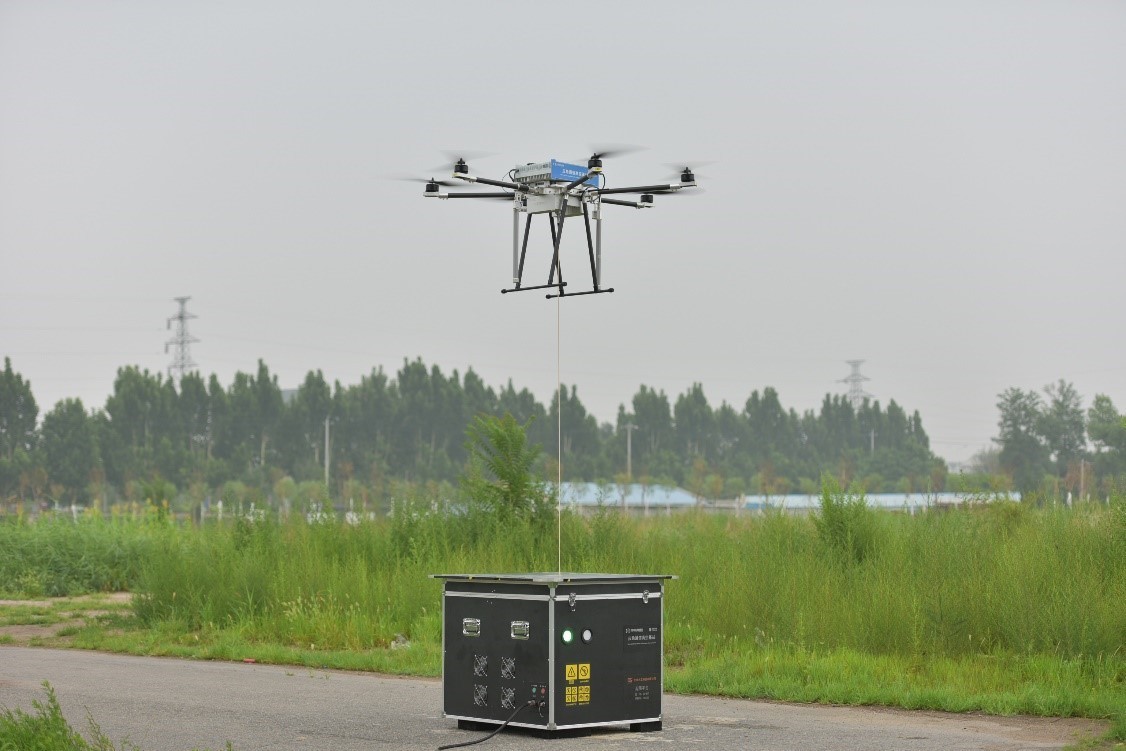

起降平臺作為系留無人機高空基站系統的地面電源設備，內置地面電源、自動收放線裝置以及控制模塊，同時兼具起降平臺的作用，能夠?yàn)闊o人機的自動起飛和降落提供一個穩定的平臺。地面電源作為電源轉換裝置，能夠?qū)⑤斎胂到y(tǒng)的交流電轉換為高壓直流電，通過系留線纜輸送至無人機端；自動收放線裝置能夠自適應系留線纜的拉力，從而根據無人機起飛、降落等不同狀態自動收線、放線，自動收放線裝置同時配備自動排線裝置，能夠?qū)崿F(xiàn)線纜的均勻纏繞，在提升線纜散熱性能的同時防止線纜卡頓等。
DG-M20系留無人機系統配專業的地面站，地面站設備選用三防高性能全堅固型筆記本電腦，自帶提手，方便攜帶。該電腦采用全鎂合金機殼，抗震動，抗沖擊，在雨天、風沙、陽光直射、高溫、低溫等惡劣的戶外天氣條件下依然能夠穩定地工作。
地面站軟件具有圖形化UI界面，關鍵數據一目了然，可實時顯示和記錄無人機飛行狀態數據和系留系統狀態數據，具有故障預警和事后故障數據分析功能。通過地面站軟件還可以操控?zé)o人機進行一鍵起飛、一鍵降落、更改懸停高度、前后左右移動等飛行動作。
DG-M20系留無人機系統配備遙控器，采用無人機專用的840MHz通信頻率，能夠?qū)崿F(xiàn)無人機的起飛、降落、姿態調整以及控制模式調整等操作。遙控器同時集成數傳電臺，能夠保證無人機與遙控器和地面站之間的通信暢通。
應用方案
功能簡介
DG-M20系留無人機系統搭載通信基站設備組成系留無人機應急通信高空基站系統。這套系統建立一種全新的應急通信方式，能夠在地震、洪水等自然災害發生，大面積通信中斷的情況下，快速地恢復遠距離的通信信號，保證半徑幾公里范圍內的通信信號覆蓋。
系留無人機應急通信高空基站具備運輸方便、操作便捷、架設時間短、起飛重量大、滯空時間長等特點，在2016年正式投入商用化，并且已經在2017年的四川九寨溝地震和湖南的抗洪搶險中進行了實際的應用。
DG-M20系留無人機系統搭載4G LTE通信基站設備最大飛行高度為100米，搭載DRRU3172-fad在100米高度時的實測覆蓋距離為7公里，最大接入用戶數為5400個。
適用場景
1、地震、洪水、泥石流等重大自然災害發生，大面積通信中斷時，DG-M20系留無人機系統可搭載通信基站設備執行應急通信保障任務。
2、在舉辦大型活動時，DG-M20系留無人機系統可搭載通信基站設備執行通信補充覆蓋任務。
3、DG-M20系留無人機系統還可搭載其他通信中繼設備實現通信中繼功能。
