DG-X10系留無人機-窄帶中繼
北京大工科技有限公司聯合海能達通信股份有限公司推出系留無人機高空窄帶中繼系統，此系統由系留無人機和自組網窄帶通信轉信臺組成，旨在解決陌生地域，偏僻地域快速大范圍對講機通信覆蓋問題。
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
- ：
1. 系統簡介
北京大工科技有限公司聯合海能達通信股份有限公司推出系留無人機高空窄帶中繼系統，此系統由系留無人機和自組網窄帶通信轉信臺組成，旨在解決陌生地域，偏僻地域快速大范圍對講機通信覆蓋問題。
2. 系統功能
對講機廣泛應用于政企、部隊、公安、消防等行業。在保障、安保、抓捕等各類場景中起到不可代替的作用，但是傳統手持和車載由于容易受地形、植被、地球曲率的影響，在陌生地域或者信號覆蓋盲區內不具備大范圍、快速部署的能力。
系留無人機高空窄帶中繼系統可在陌生或者無信號地域迅速搭建大范圍對講機通訊信號覆蓋區，實現本區域內對講機互聯，并且確保和原有集群的互聯，特別是在作戰、反恐、抓捕、保衛等場景中起到不可代替的作用。
3. 系統框架
本系統由兩部分構成，系留無人機系統和無線自組網轉發臺，系留式無人機可在10分鐘內由運輸狀態轉換到飛行狀態，迅速攜帶載荷飛到高空，穩定飛行。無線自組網轉發臺在100米高空可形成大范圍的信號覆蓋區。

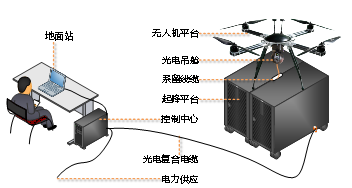

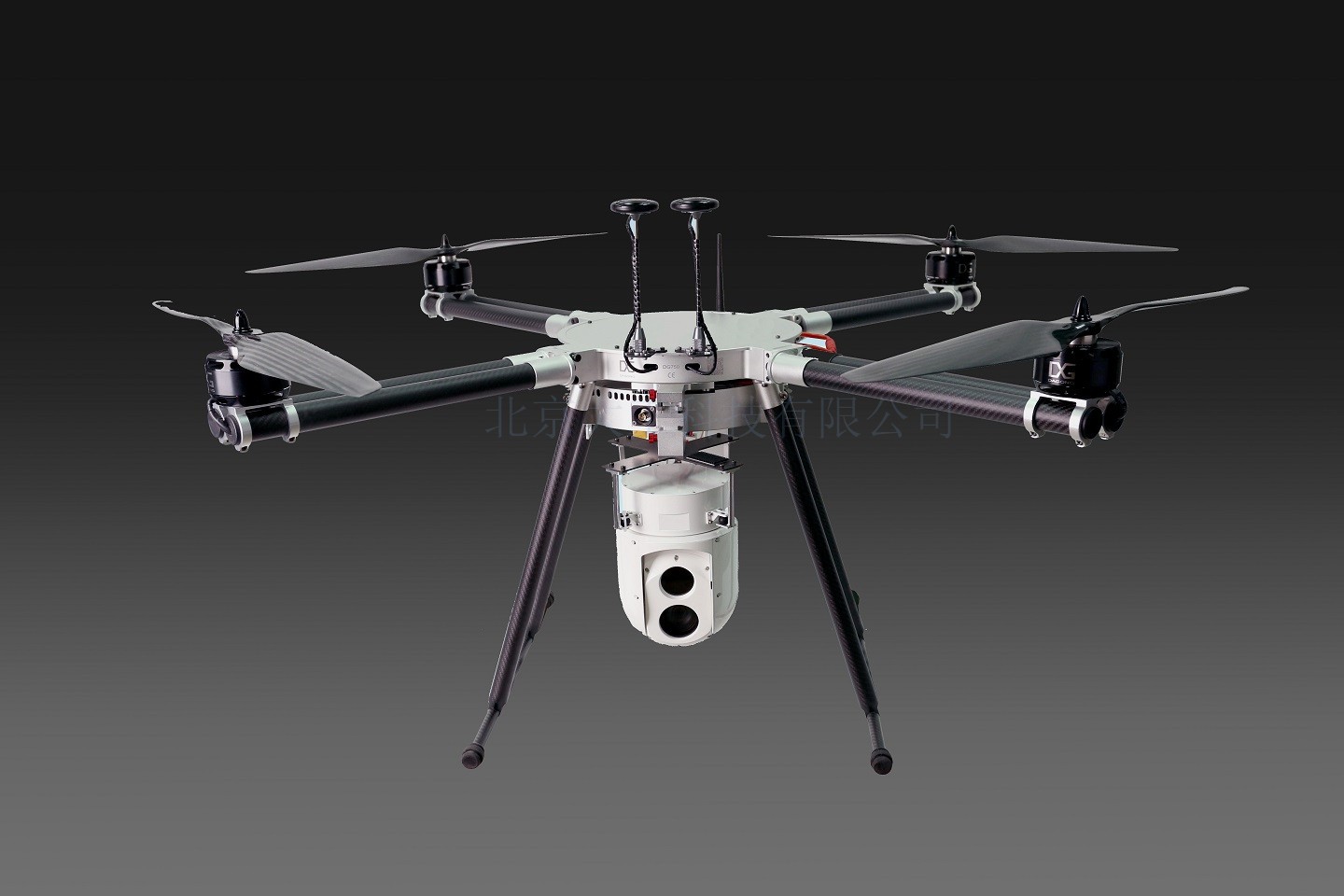

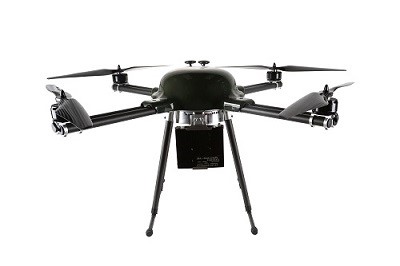

3.1 系留無人機系統
大工科技設計生產的系留無人機系統是一種可由普通小型車輛承載，10分鐘內既可快速部署的無人機系統，可迅速攜帶載荷升高到100米高空，并且實現單架次24小時以上長時間滯空，從而保證通信設備以及光電監測設備對目標區域的不間斷覆蓋和照射

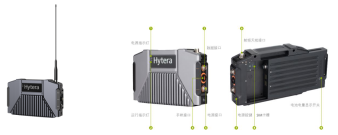

3.2 E-pack100無線自組網轉發臺。
海能達E-pack100數字無線自組網轉發臺，可在緊急情況及重大實踐中可快速組建無線通信網絡，第一時間提供通信保障。特別是配合系留高空系留無人機可實現超大范圍的信號覆蓋，多網融合、級聯多跳等先進技術以及簡單可靠、安全穩定等產品特性，為消防救援等應用場景帶來了全新的方案。
4. 系統應用

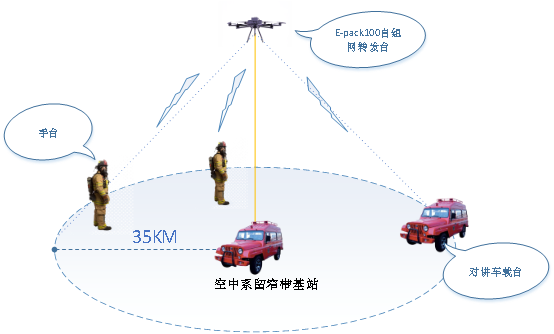

4.1 4000平方公里級覆蓋模式
4000平方公里快速部署網絡
一臺系留窄帶基站升空后可形成直徑70公里的對講機信號覆蓋區，實現區域內對講機自由通信，該網絡部署時間小于等于10分鐘，搭配使用自組網手臺具備很強的繞射能力，適合山區和遮擋物比較多的森林區域保證復雜環境下的通信

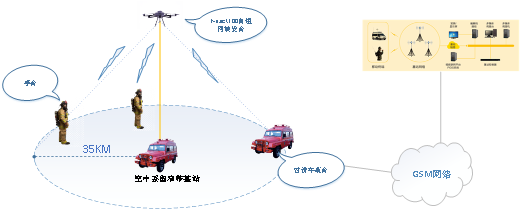

4.2 4000平方公里級覆蓋模式接入指揮中心
系統網絡成功搭建后，可通過網關和GSM網絡和指揮中心網絡實現對接，將應急通信網直接并入到傳統的窄帶對講平臺網絡，實現信息互聯互通和統一指揮，現場人員可實時將現場情況匯報給指揮中心，指揮人員從指揮中心便可對現場人員進行調度。

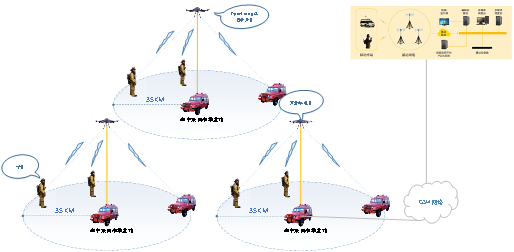

4.3 10000平方公里級別覆蓋
高空系留窄帶基站最多可部署到三臺以上，三臺便可實現210公里距離覆蓋和超過10000平方公里的通信信號覆蓋區。在救災現場，形成強大的通信網絡，保證隊員和結點以及智慧中心的通信網絡暢通，實現無障礙指揮。
